montage de la Fakir de François :)

Message par François le Dim 8 Mai - 16:25

Bonjour à tout le monde, bien que heureux possesseur de la FAKIR de série n°2, je commence juste le montage ce week end.

Me reste à faire l'assemblage final des éléments.

Pour info, j'ai eu des soucis avec la première plaque de mdf achetée, elle s'est bombée...est-ce du fait d'avoir commencé l'assemblage au soleil sur ma terrasse?

Du coup j'en ai refait faire une autre, et puis je l'ai faite de 100cm au lieu de 89, pour que ça fasse raccord avec 2 règles de maçon. Vous comprendrez pourquoi avec les photos...
J'ai décalé légèrement les chants des règles afin de pouvoir assoir les équerres intox dessus.






voilà, quand c'est fini je donne des nouvelles.

Rien à dire la notice est au top, le matériel fourni aussi.

J'aurais juste besoin d'une confirmation, la plaque taraudée de l'axe Z (celui dans lequel prend la vis intox de 6, page 77) ne doit être collée à aucun moment?

A plus


François.

François

Messages : 13
Date d'inscription : 08/05/2016
Age : 40
Localisation : près de l'euroairport

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par Louis4sun le Dim 8 Mai - 23:39

Bonjour
Comment est faite la liaison mécanique entre le plateau MDF et les 2 règles alu ?
Louis
avatar
Louis4sun

Messages : 74
Date d'inscription : 11/03/2016
Age : 77
Localisation : ANTONY

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par François le Lun 9 Mai - 12:30

Bonjour Louis, c'est collé avec de la pattes style ni clou ni vis, le tout maintenu par des serre joints pendant une nuit.

Je me suis fait un "marbre" pour construire de la même façon, avec un plan mélaminé et des règles de maçon collés par le chant. ça fait un an et ça tient bien.

François

Messages : 13
Date d'inscription : 08/05/2016
Age : 40
Localisation : près de l'euroairport

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par Louis4sun le Lun 9 Mai - 14:19

Bonjour
As tu pensé à utiliser des profilés alu "en croix" à la place des règles de maçon ?
Faudrait aussi comparer les prix de ces 2 solutions.
Renaud ? Quel est le prix au m de tes profilés pour un particulier, chez ton fournisseur favori ?
Louis
avatar
Louis4sun

Messages : 74
Date d'inscription : 11/03/2016
Age : 77
Localisation : ANTONY

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par François le Mar 10 Mai - 20:26

Bonsoir Louis, non à vrai dire...de mémoire les règles de maçon en 2m avaient un prix raisonnable chez brick dépôt.
de mémoire le conseil sur l'utilisation des règles de maçon vient du forum rétroplane.

François

Messages : 13
Date d'inscription : 08/05/2016
Age : 40
Localisation : près de l'euroairport

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par Renaud le Mer 11 Mai - 16:00

François a écrit:

J'aurais juste besoin d'une confirmation, la plaque taraudée de l'axe Z (celui dans lequel prend la vis intox de 6, page 77) ne doit être collée à aucun moment?

François.

S'il n'est pas mentionné de collage... on ne colle pas lol! . Le collage se fait plus tard, quand on est sûr que tout tourne dans le bon sens, et seulement vers la page 134 cheers .

_________________
Renaud Iltis - CNCFAB
avatar
Renaud
Admin

Messages : 245
Date d'inscription : 10/03/2016
Age : 44
Localisation : Fontenay-le-Comte

Voir le profil de l'utilisateur http://cncfab.renaudiltis.com

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par Louis4sun le Mer 11 Mai - 17:24

Bonjour
Et pour toute la petite visserie ? Faudra-t-il prévoir le rouge à ongles de Madame .. pour freiner les p'tits écrous ?
Louis
avatar
Louis4sun

Messages : 74
Date d'inscription : 11/03/2016
Age : 77
Localisation : ANTONY

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par Renaud le Jeu 12 Mai - 5:08

A priori non.

Au fait, François, merci pour le partage des photos! Very Happy

_________________
Renaud Iltis - CNCFAB
avatar
Renaud
Admin

Messages : 245
Date d'inscription : 10/03/2016
Age : 44
Localisation : Fontenay-le-Comte

Voir le profil de l'utilisateur http://cncfab.renaudiltis.com

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par François le Jeu 12 Mai - 17:09

Bonjour, eh bien, l'écrou de l'axe Z est en cours de séchage Smile

les moteurs ont chanté pour la première fois, et le monteur est soulagé d'avoir tout bien câblé du premier coup.
Chapeau Renaud, la notice est simplement extraordinaire!!

J'ai du rallonger quelques câbles du fait de ma table plus longue que dans la doc.
Maintenant patience, demain je vais pour voir faire un premier test...

quelques photos ci dessous...








Par contre question sur le serrage des roulements sur le profilé...si c'est assez serré pour que les 2  roulements du dessous soient "entraînés", j'ai l'impression que c'est trop serré.

Donc j'ai desserré, du coup les 4 roulements du bas ne tournent pas sur toute la longueur...

François.


Dernière édition par François le Jeu 12 Mai - 20:54, édité 1 fois

François

Messages : 13
Date d'inscription : 08/05/2016
Age : 40
Localisation : près de l'euroairport

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par Renaud le Jeu 12 Mai - 17:34

Super! cheers
Pour le serrage des roulements, cela peut être - très légèrement - serré et tu fais ensuite des aller-retours sur toute la longueur pour que les roulements fassent leur chemin sur les zones les plus serrées. Ou tu laisses en l'état pour tes premiers essais et tu resserres plus tard. C'est surtout le Y qui n'aime pas le jeu, sur X c'est moins critique.

_________________
Renaud Iltis - CNCFAB
avatar
Renaud
Admin

Messages : 245
Date d'inscription : 10/03/2016
Age : 44
Localisation : Fontenay-le-Comte

Voir le profil de l'utilisateur http://cncfab.renaudiltis.com

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par François le Ven 13 Mai - 20:35

Bonsoir, bon la machine a fait quelques découpes...

Pour commencer, j'ai mis un CTP peuplier de 8mm comme martyr, fixé avec des vis à bois.
sous "l'origine", j'ai fait un gros trou à la scie cloche pour avoir la place de remplacer les fraises.


première découpe avec un panneau de sandwich carton/mousse/carton...avec une silhouette de dopperllab en dxf trouvée sur retroplane.net. tout est ok.

Je veux en faire une autre...
J'ai été victime d'un redémarrage sauvage de windows, heureusement que j'avais la main près de l'arrêt du jus... pas de bobo mais bon. A priori c'est le fichier qui est coupable, car ensuite j'ai testé le rond et le carré qui sont préprogrammés dans RP FMS sans souci.

des photos de la machine avec le martyr viendront.

François.

François.

François

Messages : 13
Date d'inscription : 08/05/2016
Age : 40
Localisation : près de l'euroairport

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par Renaud le Sam 14 Mai - 4:44

François a écrit:Bonsoir, bon la machine a fait quelques découpes...

Super!  Smile

François a écrit:Pour commencer, j'ai mis un CTP peuplier de 8mm comme martyr, fixé avec des vis à bois.
sous "l'origine", j'ai fait un gros trou à la scie cloche pour avoir la place de remplacer les fraises.

C'est bien, ça évite des manipulations pour remonter la tête.

François a écrit:J'ai été victime d'un redémarrage sauvage de windows, heureusement que j'avais la main près de l'arrêt du jus... pas de bobo mais bon. A priori c'est le fichier qui est coupable, car ensuite j'ai testé le rond et le carré qui sont préprogrammés dans RP FMS sans souci.

Normalement RP-FMS ne pose pas ce genre de problème (en tout cas pas à ma connaissance). Quand il y a un plantage (ça peut arriver), il y a généralement un message d'erreur. Je pencherait plutôt pour une influence de la mise ne veille du PC. Je crois bien que RP-FMS a un bout de code pour empêcher la mise en veille, mais ça ne marche pas à tous les coups, cela dépend de la version de Windows. Pour assurer le coup, il faut donc désactiver la mise en veille du PC et s'assurer qu'il soit branché sur le secteur dans le cas d'un portable.

Je conseille de ne rien faire avec le PC pendant un usinage, sauf déplacer la souris de temps en temps si la mise en veille n'a pas été désactivée.

Avec ces précaution j'utilise RP-FMS régulièrement pour des usinages de plus d'une heure sans intervenir et sans problème pour réaliser les pièces en stratifié de la Fakir et de la MC4X (bon, avec un fichier propre où les cercles sont des cercles, et des trous supérieurs au diamètre de fraise de plusieurs dixièmes, etc.). Par contre, comme je sais que le soft n'est pas super stable, je le ferme et le réouvre quand j'ai fait trop de modifs sur un fichier ou sur des paramètres, pour être sûr de repartir avec tout bien configuré.

_________________
Renaud Iltis - CNCFAB
avatar
Renaud
Admin

Messages : 245
Date d'inscription : 10/03/2016
Age : 44
Localisation : Fontenay-le-Comte

Voir le profil de l'utilisateur http://cncfab.renaudiltis.com

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par François le Dim 15 Mai - 7:18

Bonjour, voici des images du martyr:







J'ai refait un test à vide (fraise au dessus du plan de fraisage) avec le fichier qui me fait des soucis, ça plante au même endroit et de la même façon de façon systématique...

pas bien grave, c'est le seul souci rencontré.

pour info, le fichier se trouve dur la page suivante (en bas)


http://www.retroplane.net/doppelraabweb/accueil.htm

Bon dimanche!!!

François.

François

Messages : 13
Date d'inscription : 08/05/2016
Age : 40
Localisation : près de l'euroairport

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fakir n°22

Message par Louis4sun le Jeu 19 Mai - 10:26

Bonjour
"Ma" Fakir est arrivée hier. Le montage est commencé. D'abord les roulements et les 3 plaques des chariots
J'ai cherché longtemps, dans le sachet visserie, les 13 entretoises cylindriques que je cherchais "en métal"
En fait, elles sont en polymère noir et se trouvent dans le sachet "électrique" !!
Ouf .. comme m'a dit Renaud
La suite A+
Louis

avatar
Louis4sun

Messages : 74
Date d'inscription : 11/03/2016
Age : 77
Localisation : ANTONY

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: montage de la Fakir de François :)

Message par François le Ven 20 Mai - 7:51

Bonjour à tous, un petit retour d'expérience (REX pour les intimes) avec win10

il faut désactiver tout ce qui est mise à jour automatique, notamment des drivers:

http://www.clubic.com/windows-os/windows-10/article-782562-1-astuce-windows-10-eviter-installation-automatique-pilotes.html

il faut aussi dire à windows de demander avant de redémarrer pour finir d'installer les maj logicielles...

mes reboot sauvages venaient sans doutes de là...

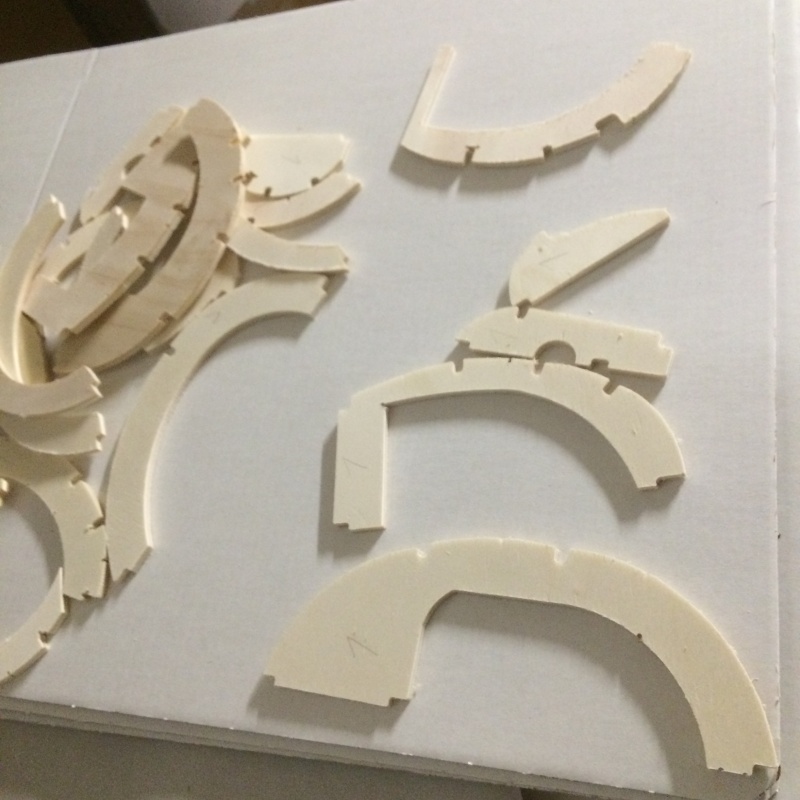

après, on peut fraiser de jolies choses comme celles ci:
